Korpus NATO

Klient

Korpus NATO

Branża

Służby mundurowe, Inne

Zakres projektu

Projekt wojskowy obejmujący modernizację sali audytoryjnej i sali konferencyjnej

Lokalizacja

Szczecin

Marki w projekcie

Crestron, SONY, JBL, Shure, Yamaha, Genelec, Bosch

Wyzwanie

Gotowość na jutro i elastyczność na przyszłość

To była realizacja o charakterze wojskowym, a więc z pełnym pakietem konsekwencji: najwyższym priorytetem były bezpieczeństwo, kontrola dostępu i bezwzględna dbałość o detale, w tym także odseparowanie nowych rozwiązań od instalacji o charakterze tajnym. Każdy element systemu przechodził wyjątkowo wymagającą selekcję, a projektowanie i wdrożenie musiały spełniać rygorystyczne standardy organizacji.

Pracowaliśmy dla Kwatery Głównej Wielonarodowego Korpusu Północ-Wschód NATO w Szczecinie, realizując modernizację sali audytoryjnej oraz sali konferencyjnej. Misję klienta dobrze oddaje hasło: Ready Today. Prepared for Tomorrow. Adapting for the Future, bo w tym środowisku liczy się niezawodność dziś, gotowość na jutro i elastyczność na przyszłość, zawsze we współpracy i w oparciu o najwyższe standardy.

Rozwiązanie

Zastosowane rozwiązania AV

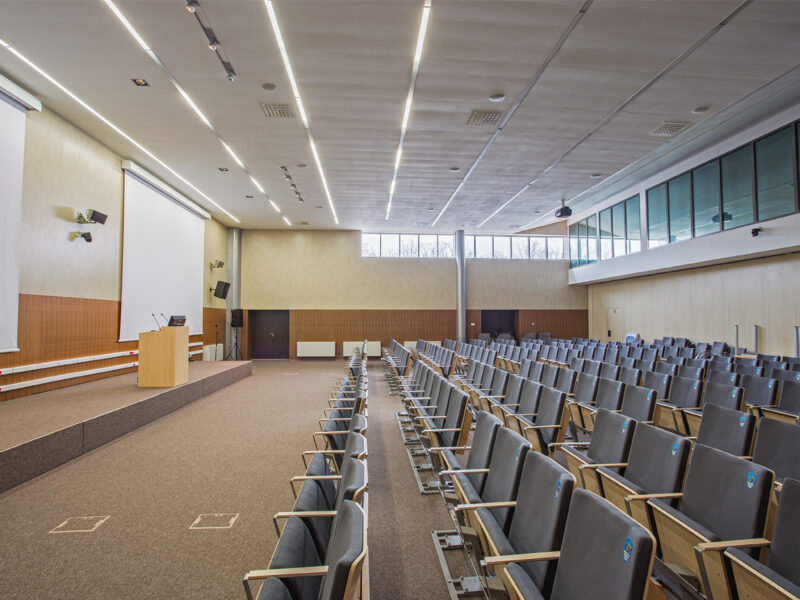

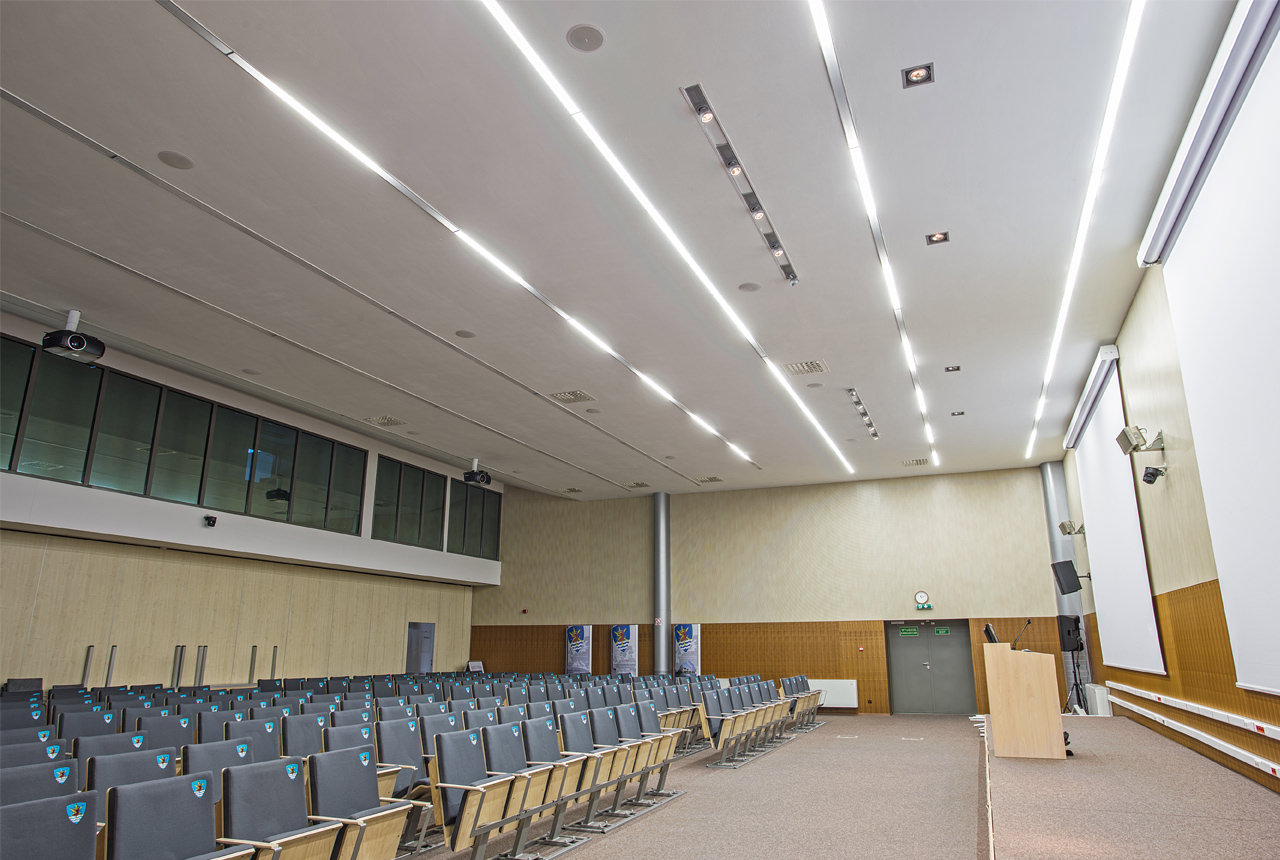

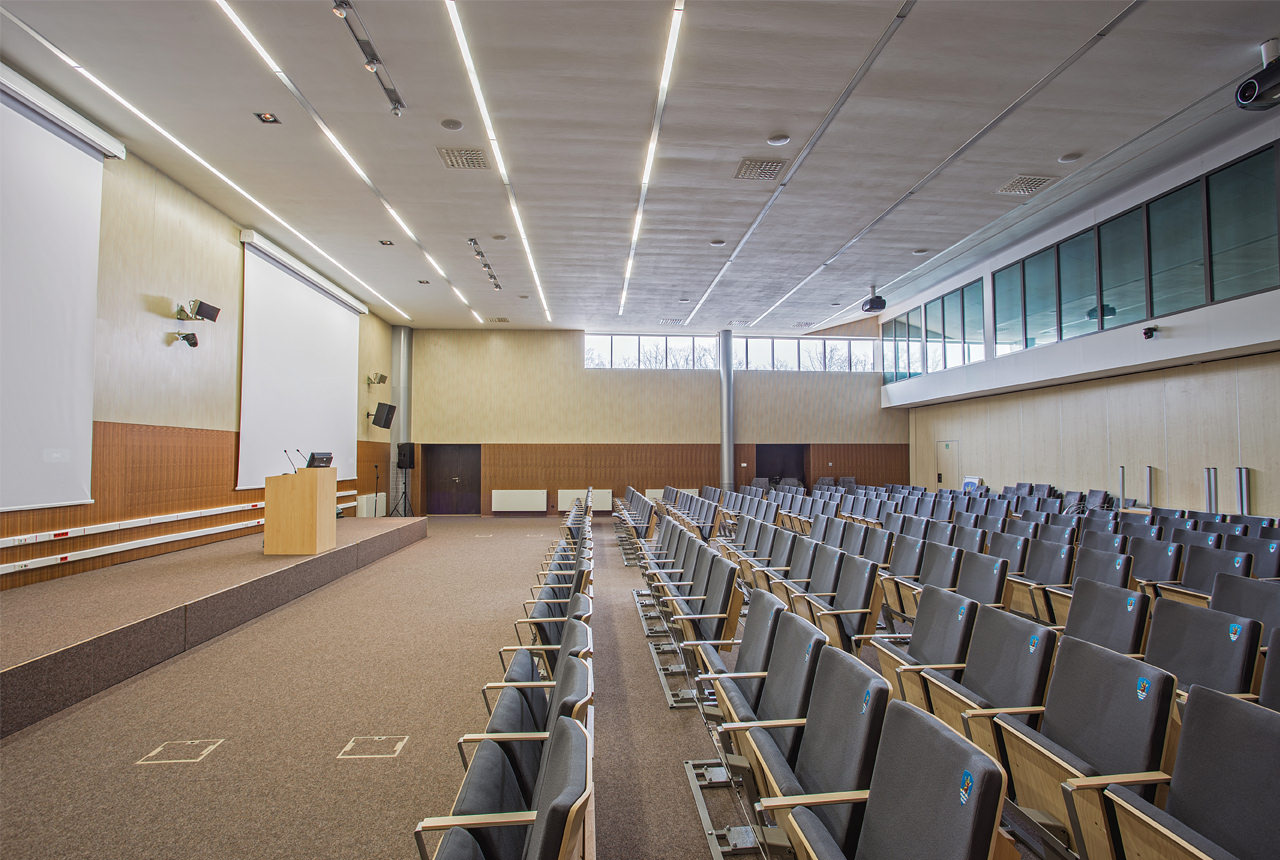

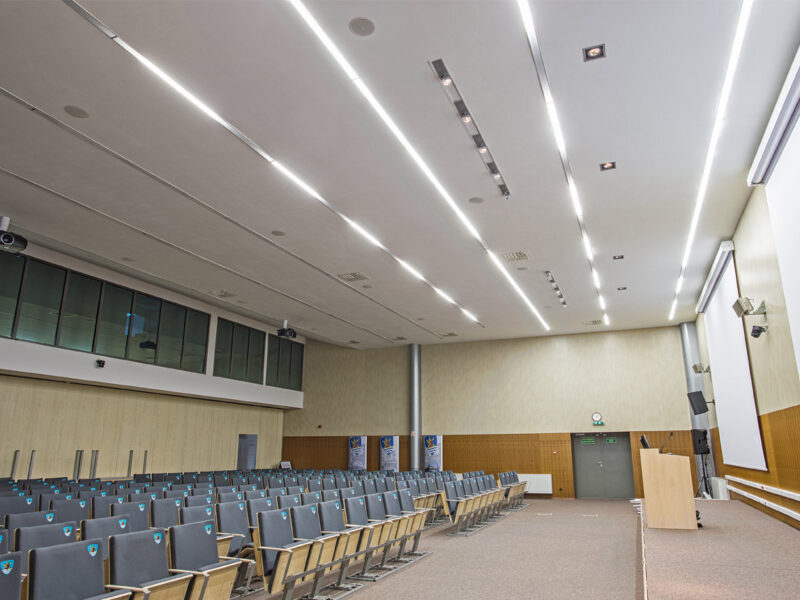

Sala audytoryjna

Aby sprostać wymogom funkcjonalnym naszego Klienta, sala audytoryjna podzielona została na trzy części (główna, środkowa i hol), które mogą funkcjonować niezależnie, bądź po połączeniu- wspólnie. Ze względu na mnogość źródeł i wyświetlaczy, zastosowany został system matrycowy skrętkowej dystrybucji i transmisji sygnałów audio wideo firmy Crestron. Użyto również transmiterów skrętkowych USB firmy Gefen.

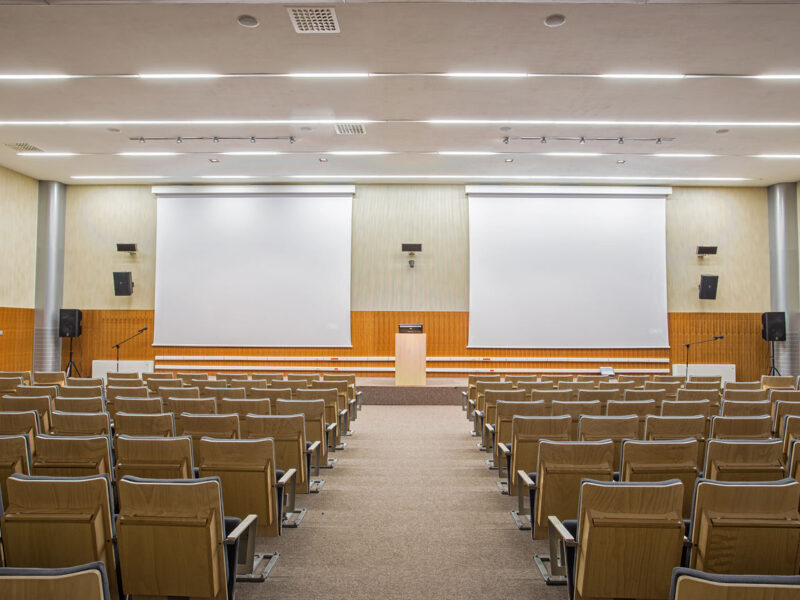

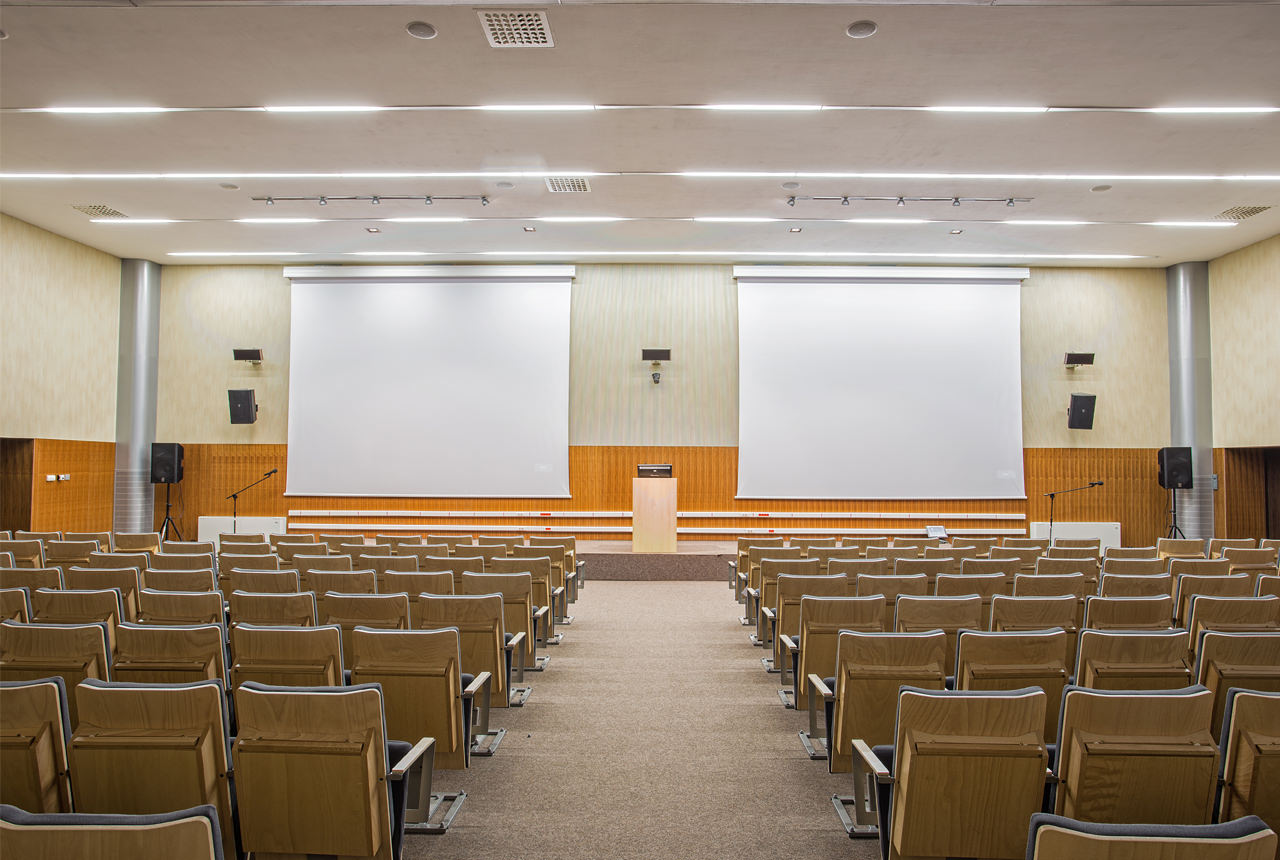

W części głównej prezentacja obrazu odbywa się dzięki dwóm profesjonalnym projektorom DLP firmy Projectiondesign. Rzutują one obrazy na dwa elektrycznie rozwijane ekrany- każdy o szerokości 500cm. Prelegenci obsługują zdalnie swoje komputery umieszczone w pomieszczeniu operatora. Dodatkowymi źródłami obrazu są: odtwarzacz/nagrywarka z twardym dyskiem, tuner telewizyjny firmy Extron, dwie kamery firmy Sony na głowicach obrotowych, dodatkowe komputery podłączane do przyłączy na sali i w pomieszczeniu operatora.

System prezentacji obrazu uzupełniony jest przez systemem nagłośnienia bazującego na urządzeniach takich producentów jak: JBL, Shure, Yamaha (procesor cyfrowy DME), Genelec, i innych.

Do sterowania używane są dwa panele dotykowe firmy Crestron. Panele zawierają programowo definiowane pola (przyciski), których znaczenie opisane jest w trzech językach (polskim, niemieckim i angielskim).

W części środkowej prezentacja obrazu obywa się za pomocą dwóch projektorów LCD firmy Sony rzutujących obrazy na elektrycznie rozwijane ekrany. Źródłami sygnału są komputery prelegentów oraz urządzenia źródłowe z części głównej. Dodatkowo- system nagłośnienia. Do sterowania używany jest przewodowy panel dotykowy firmy Crestron.

W holu zainstalowano głośniki sufitowe, które są wykorzystywane w przypadku gdy wszystkie części sali audytoryjnej są połączone.

Na potrzeby organizacji spotkań międzynarodowych został zainstalowany system dyskusyjny i tłumaczeń na cztery języki firmy Bosch.

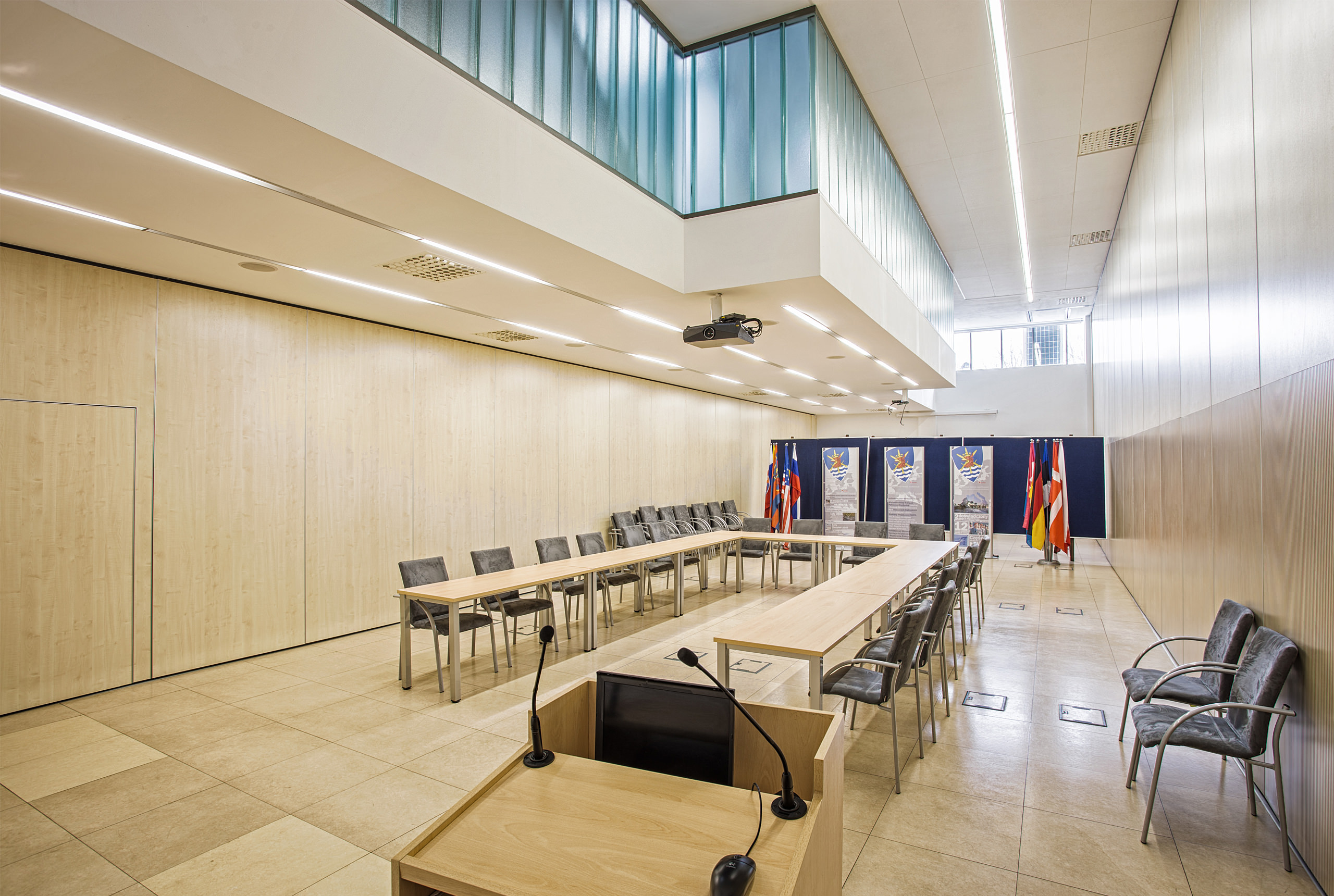

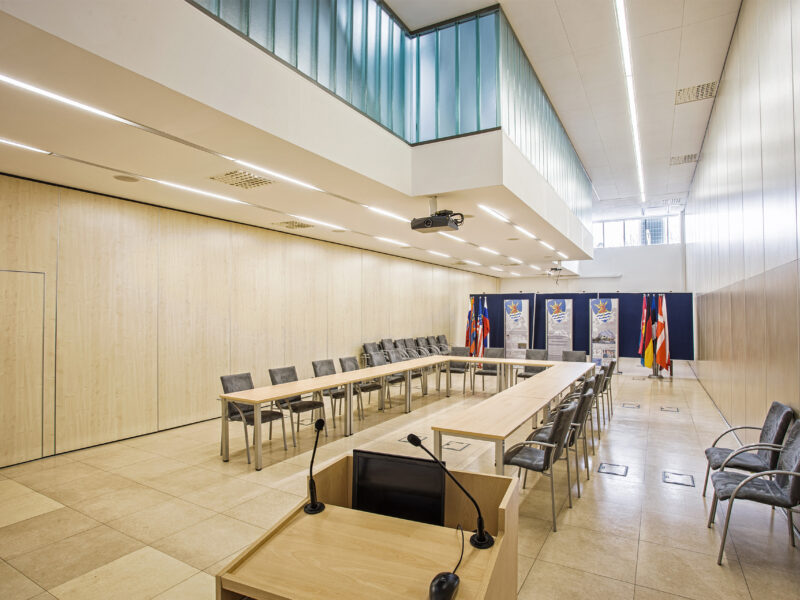

Sala konferencyjna

Efekt

Kwatera, która wspiera działania operacyjne Korpusu

Korpus zyskał nowoczesne, w pełni funkcjonalne zaplecze do prowadzenia odpraw i pracy operacyjnej: zmodernizowaną salę audytoryjną i konferencyjną z elastycznym podziałem przestrzeni, spójną dystrybucją sygnałów oraz wielojęzycznym sterowaniem, które wspiera międzynarodowy charakter spotkań.

Warto dodać, że w 2006 roku NATO zdecydowało, iż w 2007 roku Korpus obejmie dowództwo nad Międzynarodowymi Siłami Wsparcia Bezpieczeństwa (ISAF) w Afganistanie. Do jego zadań należy także realizacja działań wynikających z artykułu 5. Traktatu Waszyngtońskiego – wspólnej obrony na wypadek agresji, oraz wspieranie misji pokojowych i humanitarnych podejmowanych przez NATO.
